导轨数据采集器
GPRS / WiFi / 4G / Ethernet /NB-IoT

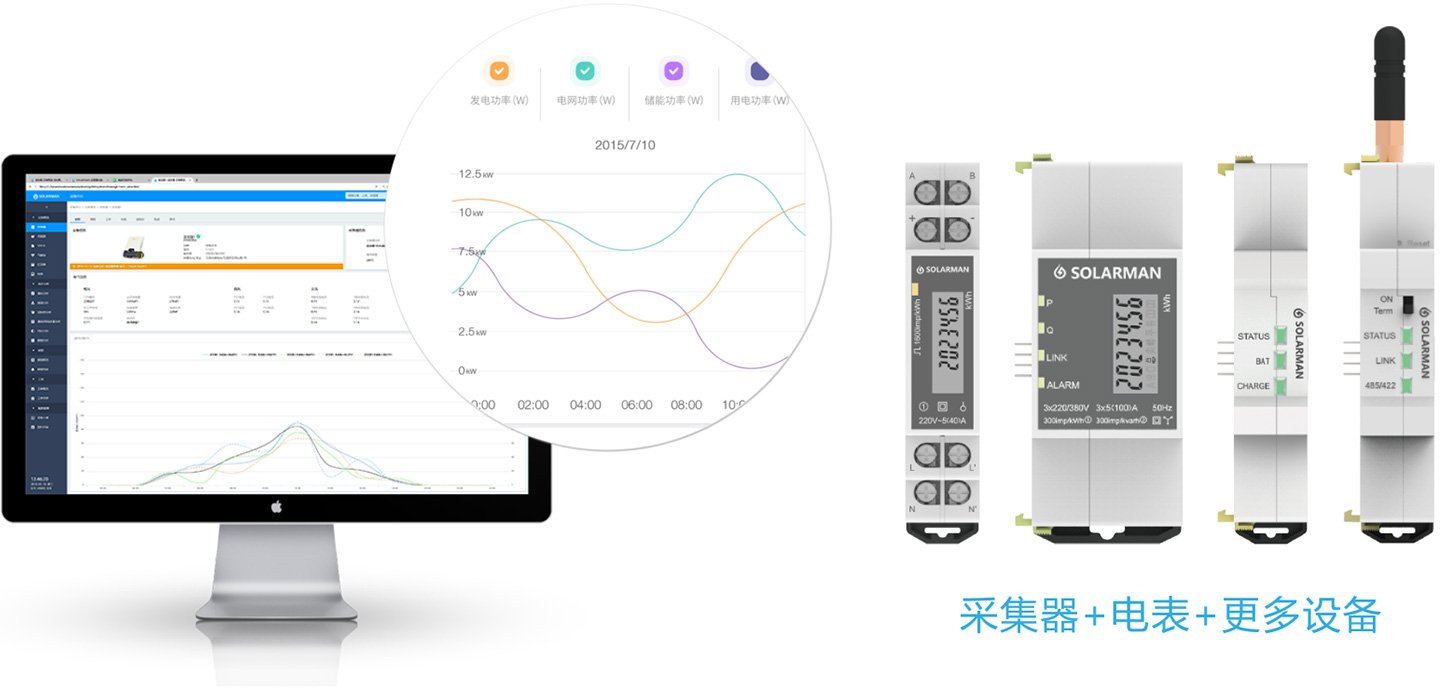

导轨数据采集器主要通过采集记录逆变器、电表等设备的工作状态及运行数据从而对系统的发电及用电情况进行长期和有效的监控与管理。

采集器可通过多种接口方式RS485/RS422/RS232与多台设备连接,并通过移动网络、WiFi或以太网将数据发送到远程监控平台。各类设备的实时状态以及历史数据都能以图表方式呈现,用户可以直观、清晰地了解光伏系统及用电设备的情况。

产品特点

  • 标准导轨:适合35mm标准导轨安装
  • 断点续传:确保数据完整不丢失
  • 远程升级:支持远程升级和系统调试,运维更轻松
  • 故障记录:及时记录设备出现的问题,故障排查更快速
  • 随时随地可通过因特网或手机APP查看数据
  • 配合Solarman电源模块使用,可发送断电提醒信息,提高运维效率
  • 一旦出现问题,实时向用户推送报警
技术参数
产品型号LDG-1 LDG-2LDW-1LD4G-2
远程通信接口GPRS+EthernetGPRSWiFi4G
工作频率GSM850/EGSM900/DCS1800/PCS1900MHzGSM850/EGSM900/DCS1800/PCS1900MHz2.142GHz~2.484GHzLTE-FDD、LTE-TDD 、WCDMA、TD-SCDMA、CDMA、GSM
连接设备数量1-161-161-101-16
以太网10/100M自适应网络10/100M自适应网络
工作电压DC5VDC4.7-15VDC4.7-15VDC4.7-15V
工作功率3W3W1W3.8W
本地通信RS485/RS422/RS232
串口通信速率1200-115200bps可配置
数据采集间隔默认5分钟(1-15分钟可选)
数据存储2MFlash(512K~16M可选)
用户配置AT+指令集、远程服务器AT+指令集、远程服务器
(蓝牙BT3.0+EDR配置和访问
AT+指令集、远程服务器AT+指令集、远程服务器
SIM卡类型芯片卡/MicroSIM芯片卡/MicroSIMMicroSIM
天线类型GPRS 小天线
(可选吸盘天线)
GPRS 小天线
(可选吸盘天线)
GPRS 小天线
(可选吸盘天线)
GPRS 小天线
(可选吸盘天线)
工作温度-40℃~+85℃
(电池版为-20℃~+60℃)
-40℃~+85℃
(电池版为-20℃~+60℃)
-40℃~+85℃-40℃~+85℃
(电池版为-20℃~+60℃)
工作湿度<90%(无冷凝)
尺寸91mm × 76mm × 18mm
安装方式35mm导轨
导轨电源模块用于给导轨数据采集器供电或现场其他DC 5V输入设备供电。可根据现场情况,选择AC 85~265V或者 DC5-24V电源输入,内置超级电容,可在电站断电后维持导轨数据采集器工作20s,向服务器发送断电提醒信息。
宽电压设计
支持交流电输入范围:AC 85V~265V
支持直流电输入范围:DC 5V-24V
断电提醒
内置超级电容,配合导轨采集器使用,支持发送断电提醒信息,方便现场运维
高功率输出
支持DC 5V,2000mA输出
安装便捷
35mm标准导轨设计,方便安装
导轨电源模块(电容版)
硬件参数输入电压AC85~265V/DC 5-24V
输出电压电流5V直流
2000mA
指示灯ACIN:交流电源输入指示灯
DCIN:直流电源输入指示灯
工作温度-40℃~+75℃
存储温度-45℃~+90℃
尺寸91mm×76mm×18mm
安装方式导轨式
