无功功率补偿,简称无功补偿,在电力供电系统中起提高电网的功率因数的作用,降低供电变压器及输送线路的损耗,提高供电效率,改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置,可以做到最大限度的减少线路的损耗,使电网质量提高。反之,如选择或使用不当,可能造成供电系统,电压波动,谐波增大等诸多因素。工商业屋顶项目在接入分布式电源后,由于负载用电情况不稳定,大概率会出现无功补偿不足,导致企业用电功率因数降低而被供电局罚款的情况出现。具体分析如下文。
并网方式一:并网点接入原出线柜或拼接原低压母排
并网方式二:并网点在电容柜采样CT前
功率因数计算方式
原因一:自发自用状态下,并网点在低压母排或低压出线柜,正常逆变器只产生有功功率,导致负载从电网获得有功减少,响应电容柜采样装置采样电流减小,电容柜投入不足,造成功率因数降低被罚款。
原因二:自发自用状态下,并网点在电容柜采样CT前。电气系统上,相对于负载和无功补偿系统而言,默认两路电源合并成1路电源。但存在问题如下:1、如果逆变器产生无功功率,电容柜补偿错乱,出现过补情况,损伤设备;2、余电上网情况下,变压器电流上送,对于考核点来说变压器变成感性负载,存在功率因数降低情况;3、负载有功全部或几乎全部由逆变器提供,电容柜补偿功率因数到0.92,其余无功由电网提供,此时根据公式可以计算出功率因数接近于零。
原因三:全额上网情况下,需要提供功率因数接近于-1的电能。此时变压器相当于感性负载,同样需要补充容性负载提高功率因数。
无功补偿修正装置(RPC-1000)
规格参数

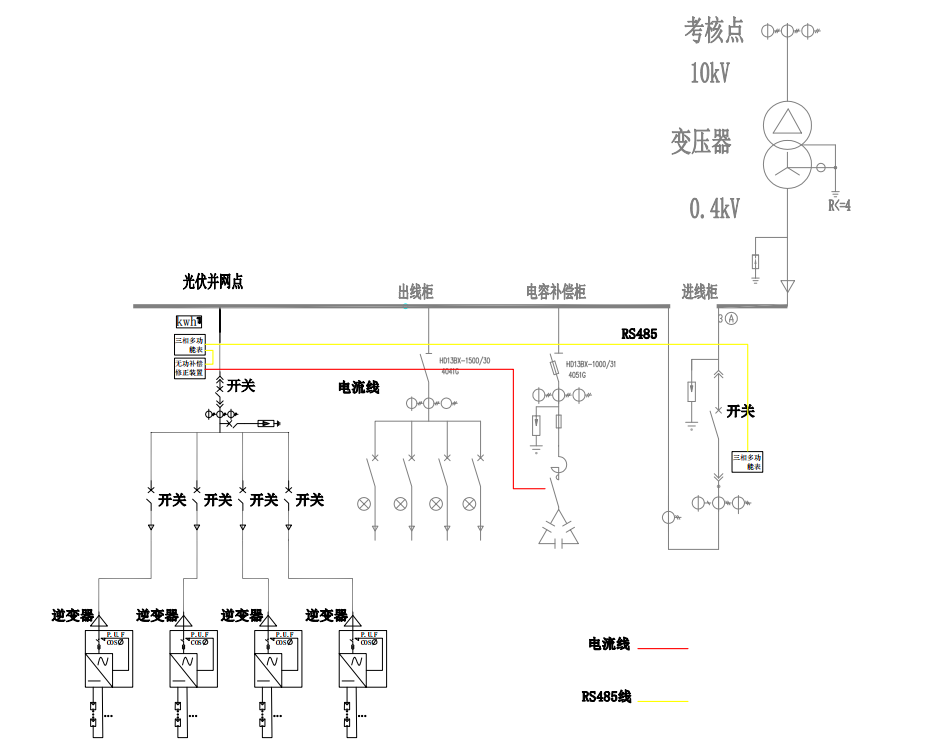

英臻解决方案一---并网点在无功补偿柜采样点后
英臻解决方案二---并网点在无功补偿柜采样点前
通过新增多功能电表,采集并网点信息和低压总进线电压、电流和角度,通过RS485线将数据传输至RPC-1000无功补偿修正装置(以下简称补偿装置)。补偿装置收集到电表信息后,中央主控单元快速进行逻辑和数值计算。补偿装置内置标准电流源,可通过MCU控制电流源输出计算后的电流,电流信号稳定可靠。电流通过4平方的专用线缆,并接至原电容柜控制器。通过矫正数据来源,使得电容柜能够准确投切,从而保证整个系统的功率因数不降低。为了让用户有更好的体验,本系统支持将数据上传至SOLARMAN能源管理平台。提供可视化的用能管理,提高用能效率。
★三相功率源输出电流幅值及相位稳定可靠。
★当逆变器补偿无功或新加无功柜补偿时,比接入点在无功补偿电流互感器前更好。
★输出接线简单,提供并接端子和CT短路接线夹,施工时长约30分钟。
★当光伏系统不发电,系统休眠待机,降低能源消耗。
★通过RS485采集发电数据,支持多点并网系统,无惧并网点与原配电室距离。
★系统具备信息上传功能,配合SOLARMAN能源平台,实时了解企业用电情况。
平台显示修正后数据
该项目位于苏州虎丘,由于产能不稳定导致用电负荷不稳定,在节假日还存在光伏发电倒送电到电网的情况。由于现场无功补偿柜不能够准确投切,该企业每月被罚款三千-七千元不等,影响业主收益。针对上述情况,英臻科技工作人员来到现场收集资料,经过洽谈后出具了现场不断电整改方案。通过加装无功补偿修正装置,关口表功率因数数据就达到了0.91。后期持续跟踪30天,设备运行平稳,功率因数稳定,有效解决了该企业用电功率因数降低而被罚款的问题。
